Conector Reto
Conector Reto
- Conector Reto reforçado, fabricada em liga de alumínio injetado.
- Utilizado para conexões de eletrodutos rígidos, nas instalações aparentes.
- Fixação do eletroduto com o conector através de parafusos zincados com ponta cônica.
- O número de parafusos utilizados na fixação dos conectores com os eletrodutos está indicado na coluna X da tabela.
Dimensões
| Modelo | Diâmetro | DN | A | D | X |
|---|---|---|---|---|---|

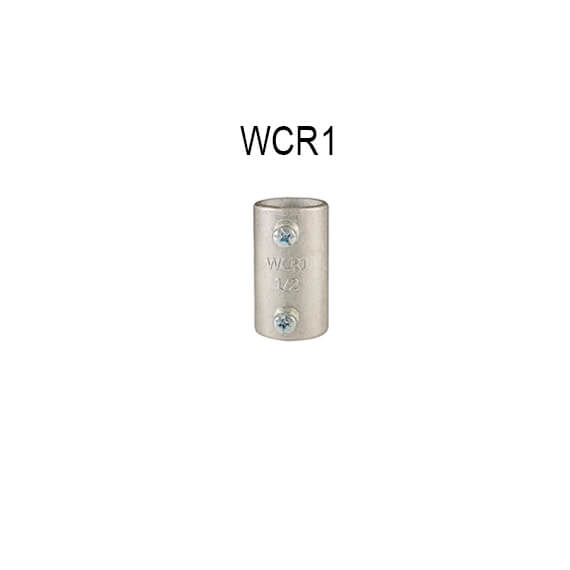

| WCR1 | 1/2″ | 22,1 | 45,4 | 26,4 | 2 |

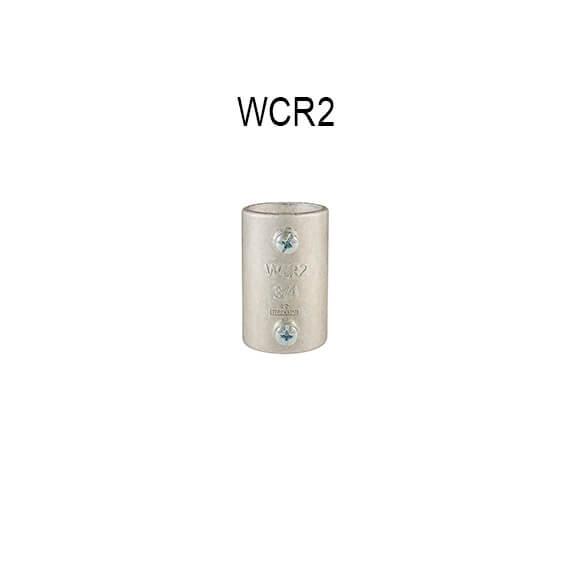

| WCR2 | 3/4″ | 27,3 | 49,1 | 31,9 | 2 |

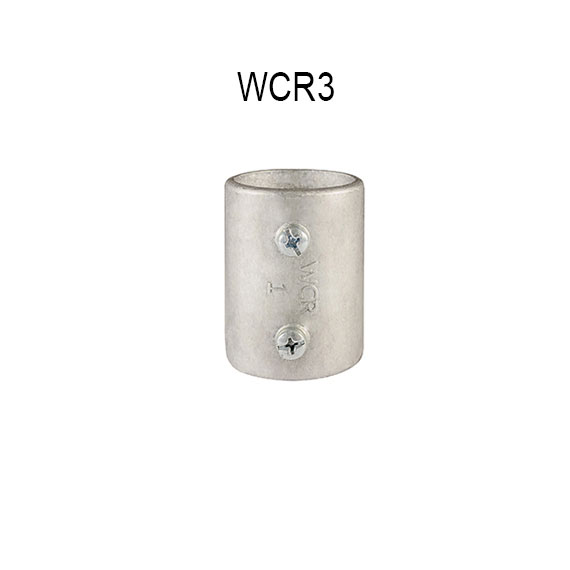

| WCR3 | 1″ | 33 | 49,1 | 38,5 | 2 |

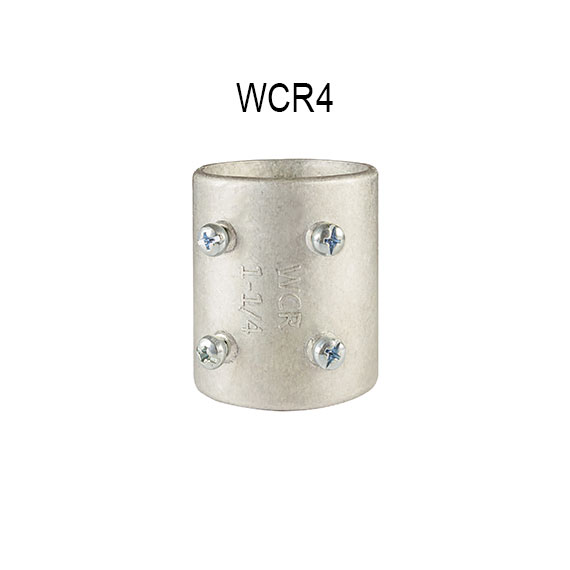

| WCR4 | 1.1/4″ | 42,6 | 47,5 | 47,3 | 2 |

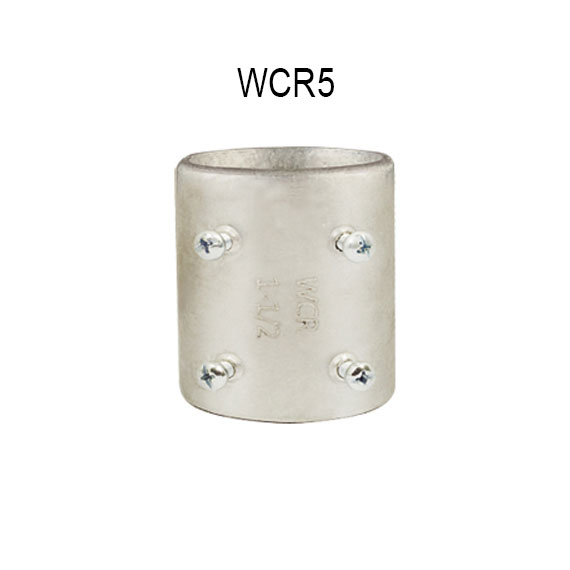

| WCR5 | 1.1/2″ | 49 | 65,1 | 54,5 | 2 |

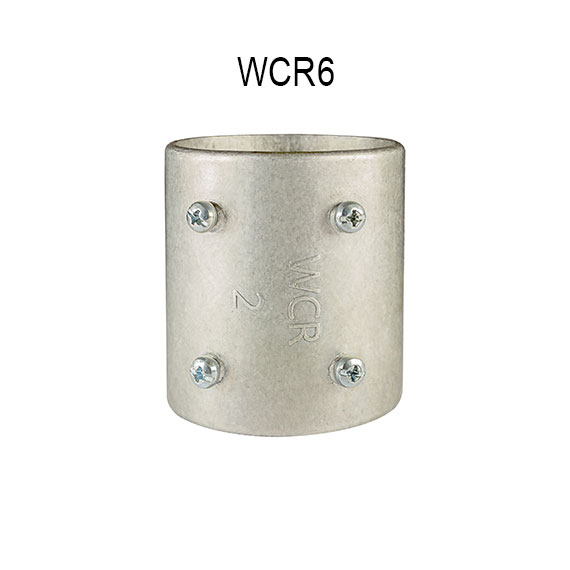

| WCR6 | 2″ | 60 | 72,4 | 67 | 4 |

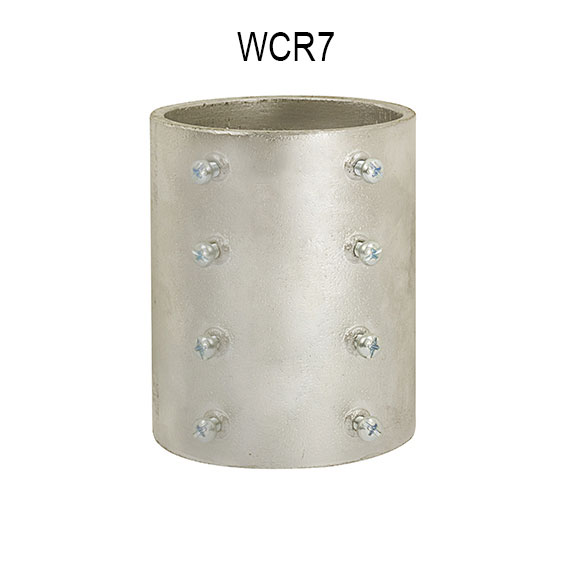

| WCR7 | 2.1/2″ | 76,8 | 90,3 | 82,2 | 4 |

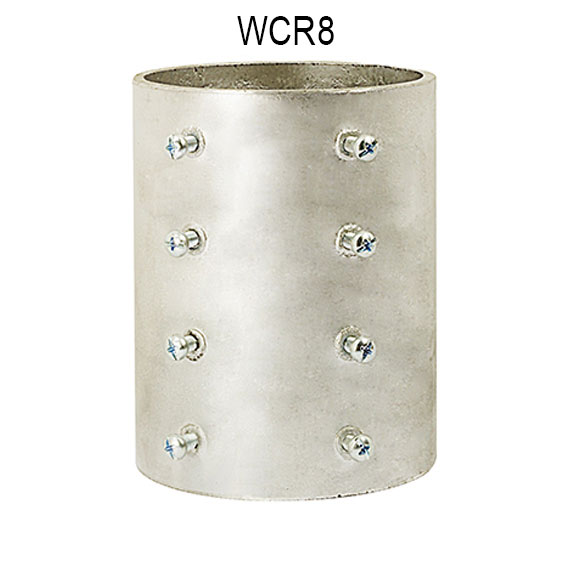

| WCR8 | 3″ | 89 | 110,3 | 94,6 | 4 |

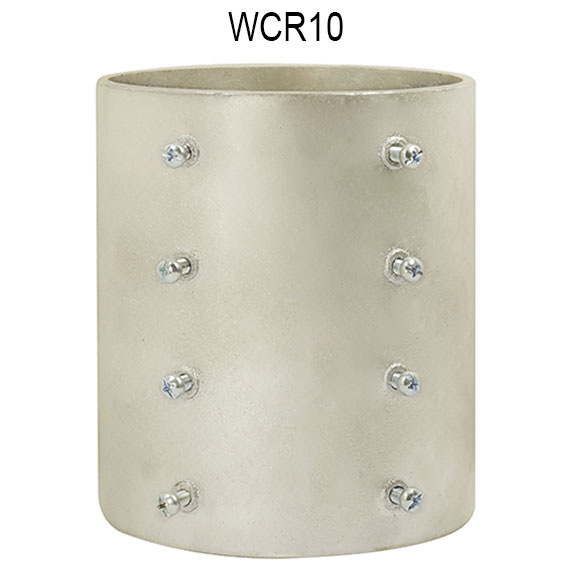

| WCR10 | 4″ | 115,7 | 131 | 122,3 | 4 |
Obs.: Dimensões em mm
