Conduletes
Conduletes
Conduletes

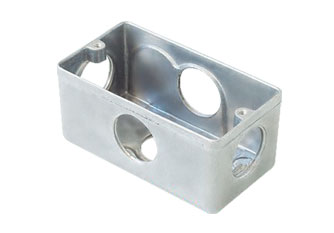

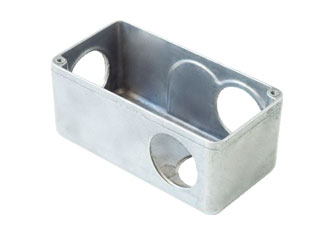

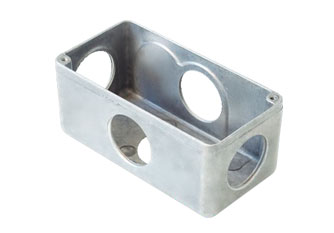

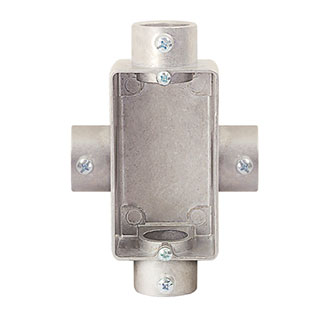

Condulete Múltiplo

  • Caixa de derivação e passagem múltipla, fabricada em liga de alumino, com cantos arredondados.
  • Com apenas dois modelos, “X ” e “L “.

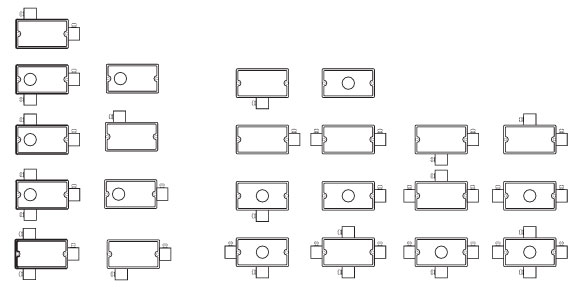

  • Utilizando os adaptadores múltiplos, é possível obter 23 tipos de posições das entradas rosqueadas.
  • Fabricados nos tamanhos 3/4″, 1″, 1.1/4″, 1.1/2″ e 2″.

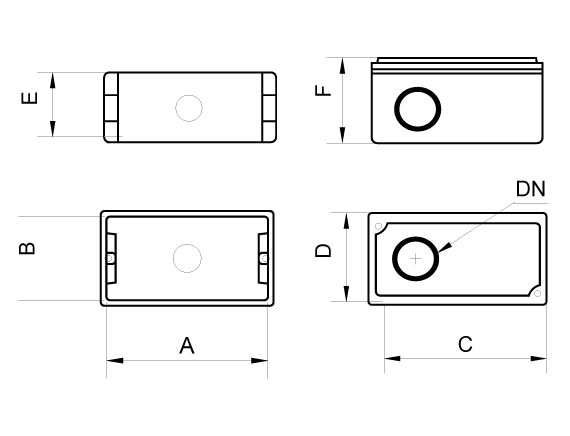

Dimensões

ModeloTipoBitolaABCDE
WCMX2SX / L3/4″90479350,743,2
WCMX3SX / L1″11656,611260,550
WCML4SX / L1.1/4″12166125,670,7060
WCML5SX / L1.1/2″137,9076,20143,2081,7070
WCML6SX / L2″157,2086,70162,7092,3085,6

Obs.: Dimensões em mm

Condulete C1

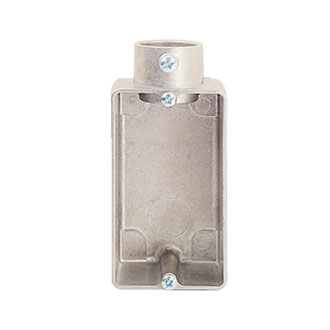

Condulete E

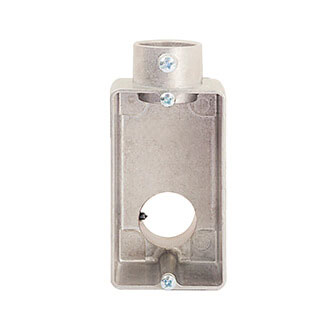

Condulete LB

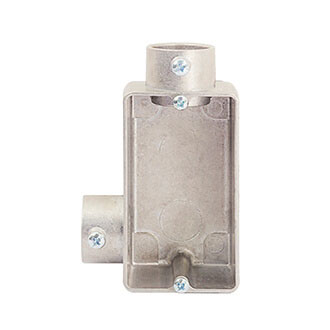

Condulete LL

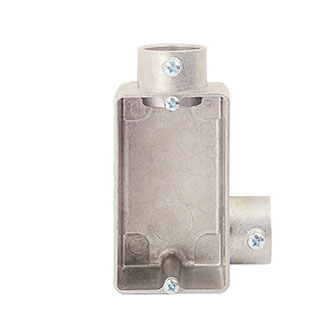

Condulete LR

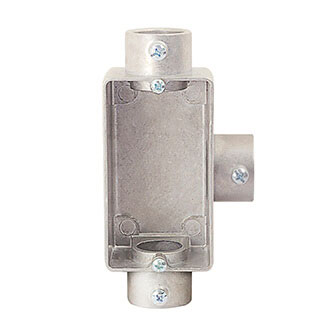

Condulete T
Conduletes

Conduletes sem rosca

  • Caixa de derivação, fabricada em liga de alumínio injetado, sem rosca.
  • Fixação dos eletrodutos por meio de parafusos.
  • Tampa fixada ao corpo por meio de parafusos zincados: As tampas dos conduletes com diâmetro de 1/2″ e 3/4″ são fixadas por dois parafusos no centro, as de 1″, 1.1/4″, 1.1/2″ e 2″ são fixadas por dois parafusos na diagonal.
  • Grau de proteção IP54.

Obs.: As tampas são vendidas separadamente.

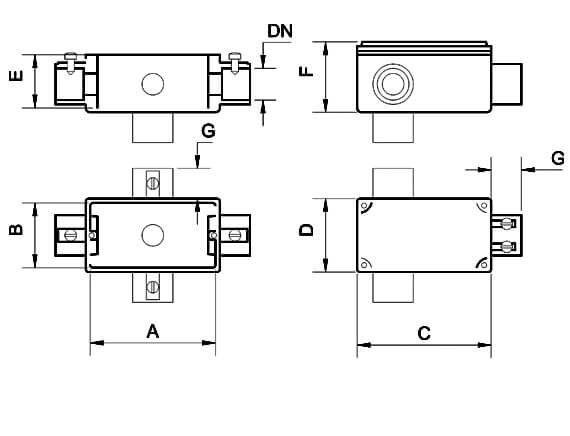

Dimensões

BitolaABCDEG
1/2″89,14893524022,6
3/4″89,14893524021
1″111,660115,7605026

Obs.: Dimensões em mm

Tabela de códigos dos Conduletes sem tampa

Diâmetro
Tipo		1/2″3/4″1″1.1/4″1.1/2″2″
EWSRE1SWSRE2SWSRE3SWSRE4SWSRE5SWSRE6S
CWSRC1SWSRC2SWSRC3SWSRC4SWSRC5SWSRC6S
LRWSRLR1SWSRLR2SWSRLR3SWSRLR4SWSRLR5SWSRLR6S
LLWSRLL1SWSRLL2SWSRLL3SWSRLL4SWSRLL5SWSRLL6S
LBWSRLB1SWSRLB2SWSRLB3SWSRLB4SWSRLB5SWSRLB6S
TWSRT1SWSRT2SWSRT3SWSRT4SWSRT5SWSRT6S
XWSRX1SWSRX2SWSRX3SWSRX4SWSRX5SWSRX6S

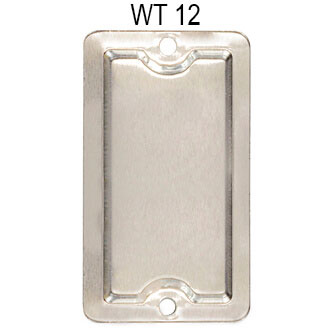

Tampa Cega
Tampa p/ 1 tomada redonda universal

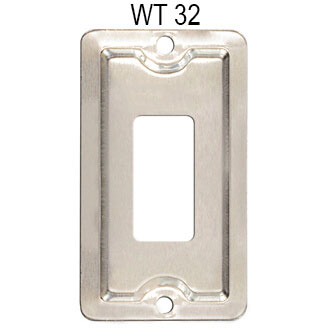

Tampa p/ 1 interruptor

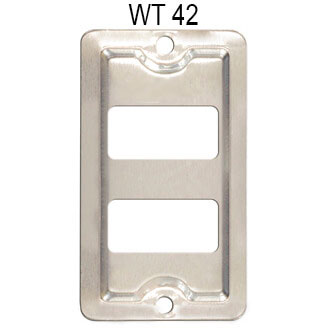

Tampa p/ 2 interruptores separados
Tampa p/ 2 interruptores unidos

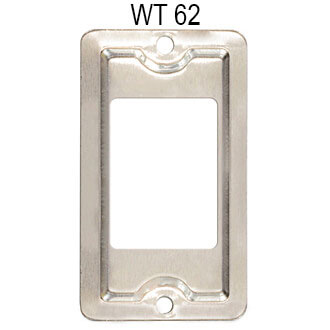

Tampa p/ 3 interruptores unidos

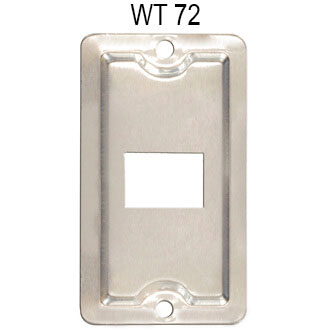

Tampa p/ 1 tomada RJ45
Tampa p/ 2 tomadas RJ45

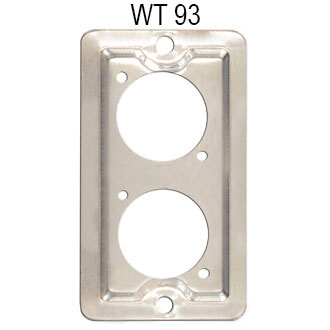

Tampa p/ 2 tomadas redondas universais

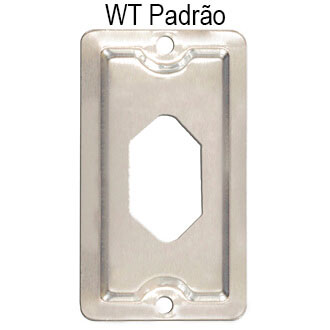

Tampa p/ 1 tomada padrão

Tampas para Conduletes

  • Tampa para condulete, fabricada em liga de alumínio estampado.
  • Para montagem de diversos equipamentos, tais como interruptores e tomadas.

Características

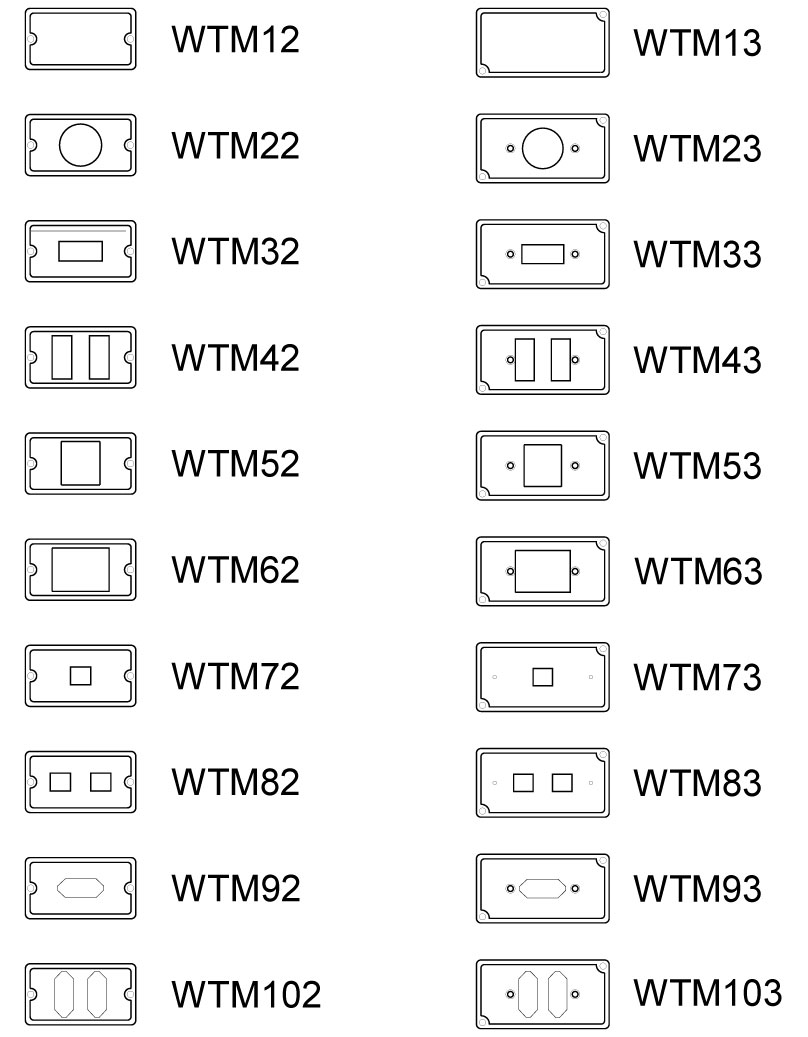

ModeloDescriçãoTamanho
WTM12Tampa cega1/2", 3/4"

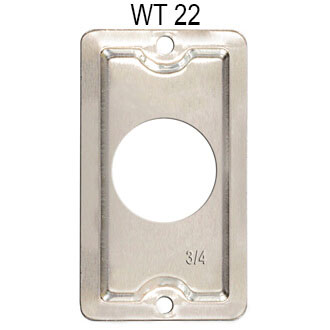

WTM22Tampa p/ 1 tomada redonda universal1/2", 3/4"
WTM32Tampa p/ 1 interruptor1/2", 3/4"
WTM42Tampa p/ 2 interruptores separados1/2", 3/4"

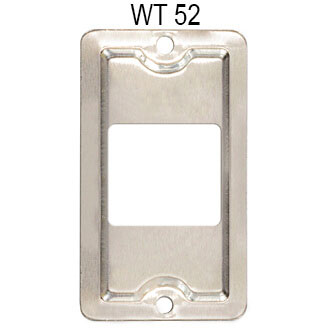

WTM52Tampa p/ 2 interruptores unidos1/2", 3/4"
WTM62Tampa p/ 3 interruptores unidos1/2", 3/4"
WTM72Tampa p/ 1 tomada RJ-451/2", 3/4"
WTM82Tampa p/ 2 tomadas RJ-451/2", 3/4"
WTM92Tampa p/ 1 tomada novo padrão1/2", 3/4"
WTM102Tampa p/ 2 tomadas novo padrão1/2", 3/4"
WTM13Tampa Cega1"
WTM23Tampa p/ 1 tomada redonda universal1"
WTM33Tampa p/ 1 interruptor1"
WTM43Tampa p/ 2 interruptores separados1"
WTM53Tampa p/ 2 interruptores unidos1"
WTM63Tampa p/ 3 interruptores unidos1"
WTM73Tampa p/ 1 tomada RJ-451"
WTM83Tampa p/ 2 tomadas RJ-451"
WTM93Tampa p/ 1 tomada novo padrão1"
WTM103Tampa p/ 2 tomadas novo padrão1"

Outros tamanhos sob consulta
