Conector Cônico

Conector Cônico reforçado, fabricada em liga de alumínio injetado.
Utilizado para conexões de eletrodutos rígidos em caixas.
Fixação do eletroduto com o conector através de parafusos zincados com ponta cônica em uma das extremidades e na outra com rosca BSP (Gás Whitwhort).
O número de parafusos utilizados na fixação dos conectores com os eletrodutos e o diâmetro das roscas estão indicados respectivamente nas colunas X e DN da tabela.

Modelo	DN	A	B	D	d	X

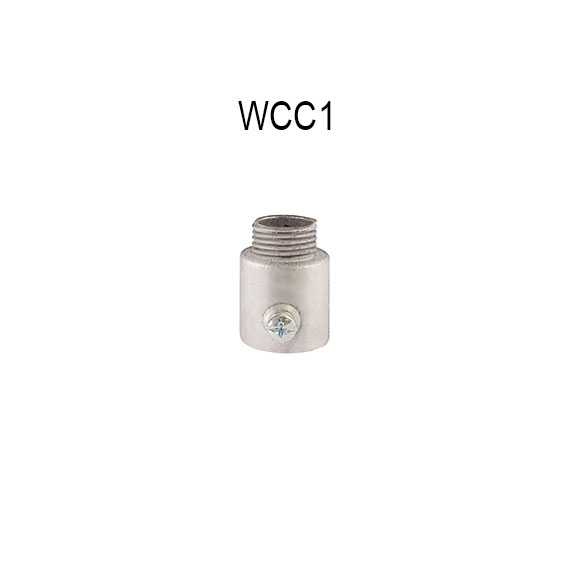

WCC1	22	33	22,6	26,3	1/2″	1

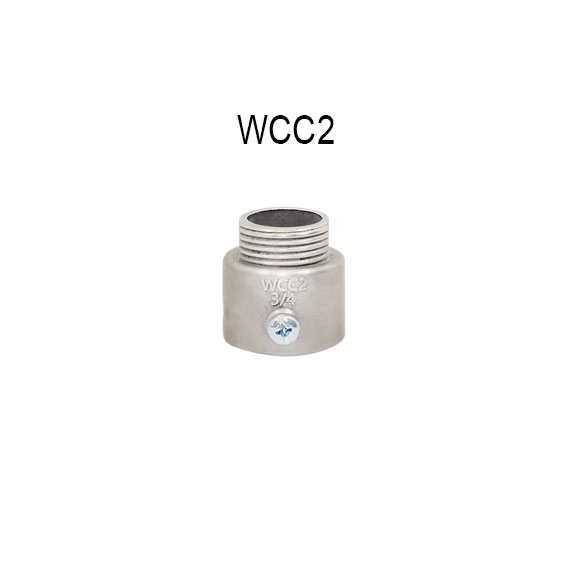

WCC2	27,5	33,7	23,4	32	3/4″	1

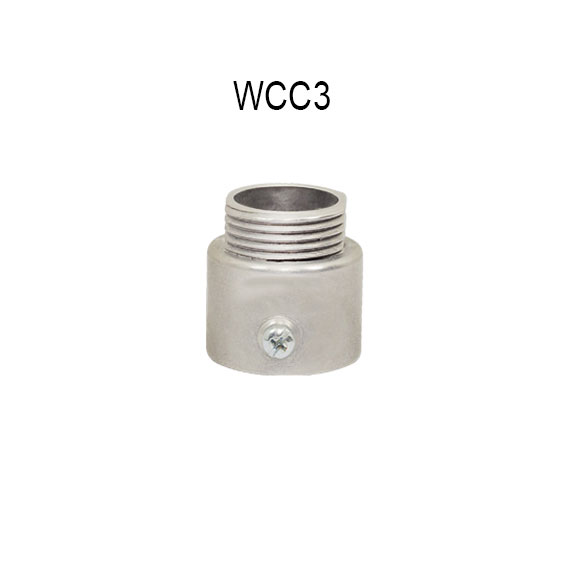

WCC3	33,3	40	28	38,5	1″	1

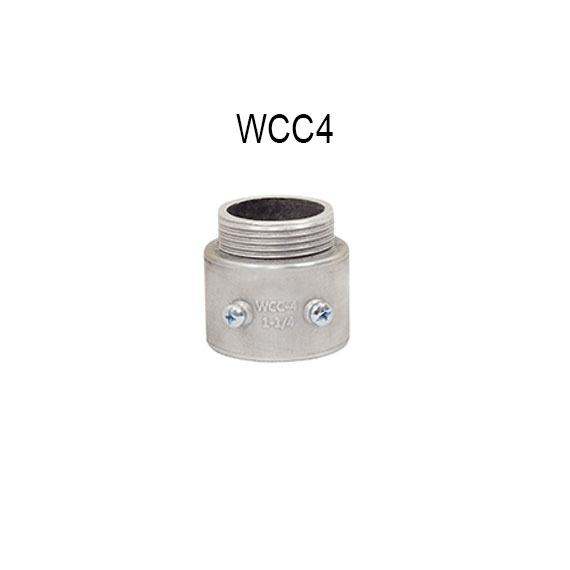

WCC4	42,6	46,3	33,4	48,7	1.1/4″	2

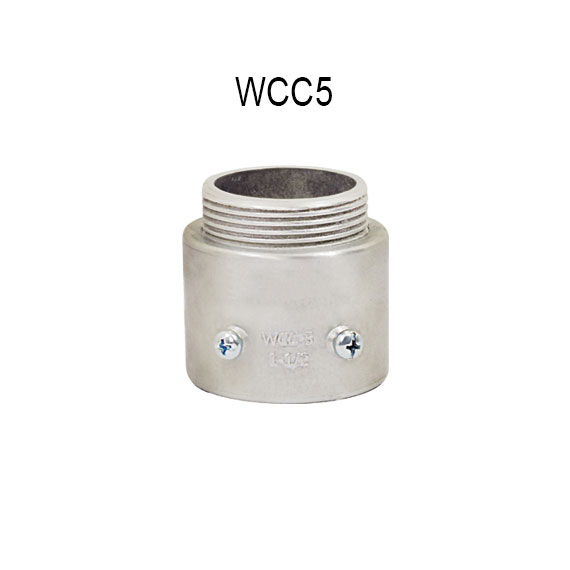

WCC5	49,2	54	41	54,4	1.1/2″	2

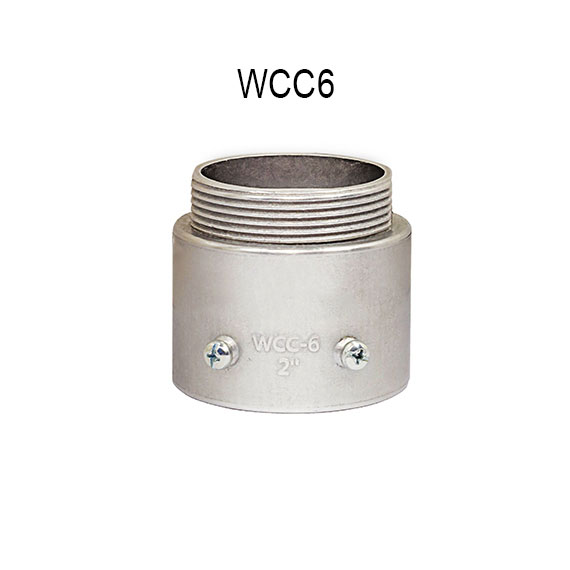

WCC6	60,5	59,8	45,4	65,8	2″	2

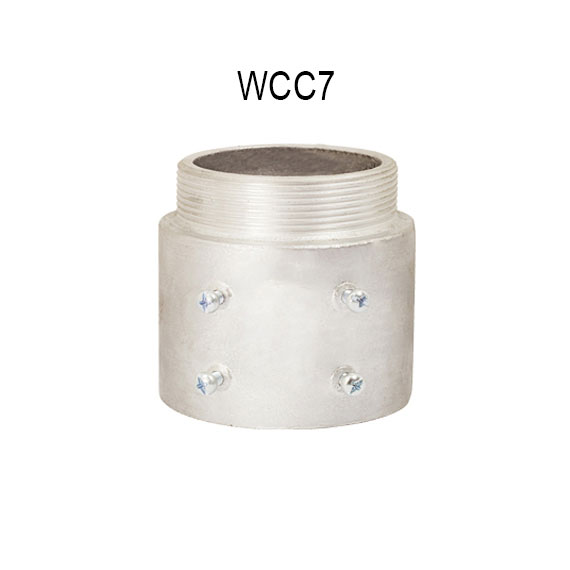

WCC7	77,6	66,7	49,4	85,2	2.1/2″	2

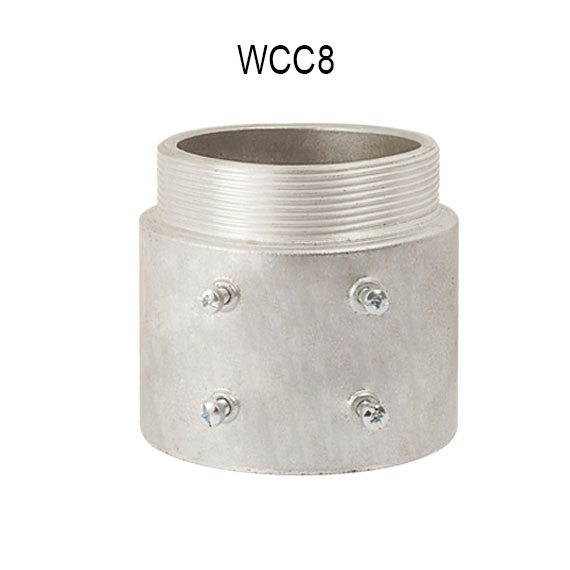

WCC8	89,7	75,6	55,6	100	3″	2

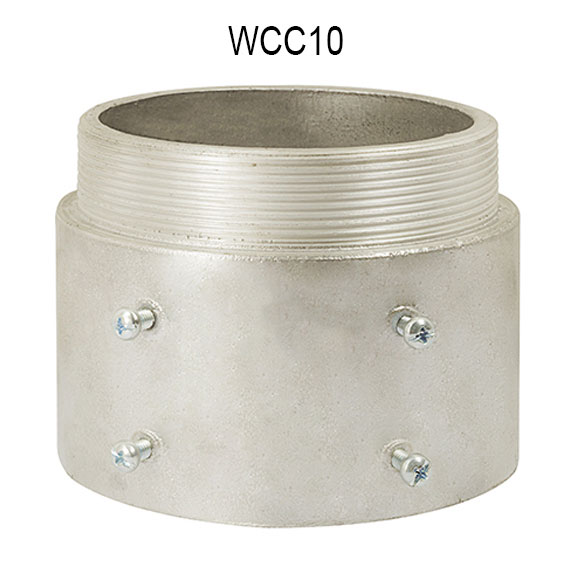

WCC10	116,3	86,6	63,3	122,4	4″	2

Obs.: Dimensões em mm
