Caixa de Ligação Redonda
Caixa de Ligação Redonda
- Caixa de ligação redonda, fabricada em liga de alumínio injetado.
- Fornecida em 02 tamanhos: pequena e média
- Entradas rosqueadas em “X” de 1/2″, 3/4″ e 1″ BSP (Gás Whitwhort), a pedido NPT
- É utilizada como caixa de passagem embutida ou aparente.
Dimensões
| Modelo | Diâmetro | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|

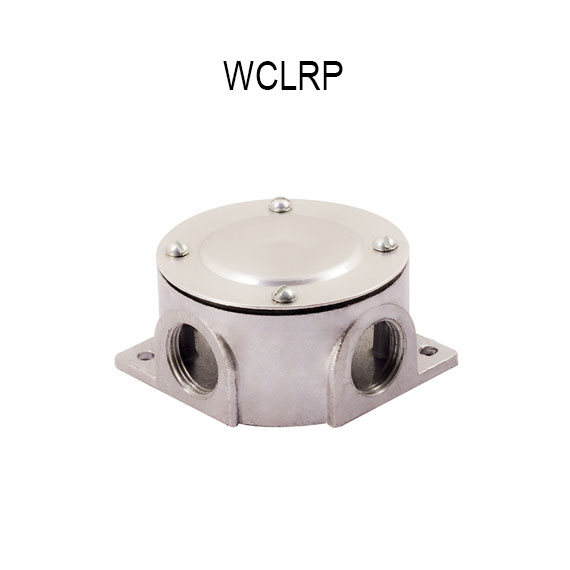

| WCLRP1 | 1/2″ | 87 | 37,5 | 44 | 102 | 19 | 80 | 7 |
| WCLRP2 | 3/4″ | 87 | 37,5 | 44 | 102 | 19 | 80 | 7 |

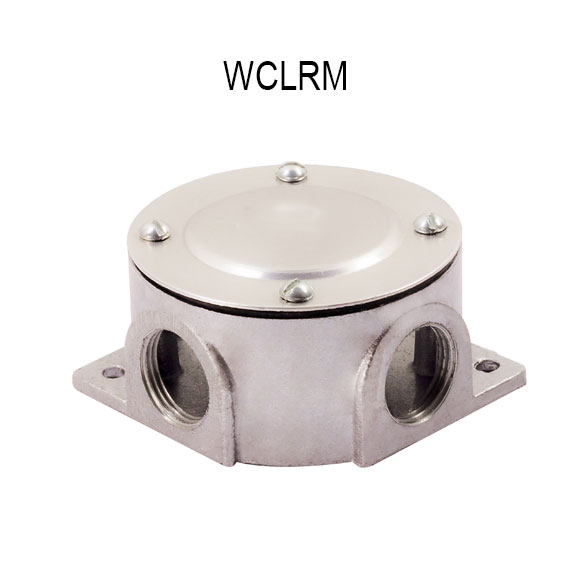

| WCLRM1 | 1/2″ | 97 | 47 | 54 | 115″ | 22 | 90 | 7 |
| WCLRM2 | 3/4″ | 97 | 47 | 54 | 115 | 22 | 90 | 7 |
| WCLRM3 | 1″ | 97 | 47 | 54 | 115 | 22 | 90 | 7 |
Obs.: Dimensões em mm
